14串20串40A保护板RXP-L20-001-A03

• 材质Product Code：RXP-L20-001-A03
• 串数Battery Series：14S-20S
• 运转电流量DIS Current：40A
• 过快速充电压OVC Voltage:4.25V
• 过释放电能压OVD Voltage::2.7V
• 电池充电物理化学Chemistry:
• PCB规格尺寸 Size:150*60*10mm

详细完整描素

产品简介：

动力电池保护板RXP-L20-001-A03, 适用于14串到20串动力锂电池,工作电流40A, 充放电同口  ，带NTC, 无均衡  ，过流300A  ，提供完善可靠的保护性能：极高的过充/过放电压检测精度；二级放电过流保护检测及延时（过流1/短路）；极低静态消耗电流 。



应用范围/Application：

保护板适用于72V/40A及以下设备的动力电池保护应用 。



保护功能/Protection Function：

过充保护：任一节电芯电压达到过充保护电压  ，立即关断充电回路  ，禁止继续充电

过放保护：任一节电芯电压低于过放保护电压  ，立即关断放电回路  ，禁止继续放电

放电过流保护：放电电流超过放电过流保护电流  ，立即关断放电回路  ，禁止继续放电

短路保护：放电输出端口发生短路  ，立即关断放电回路  ，防止电池/保护板损坏或发生危险

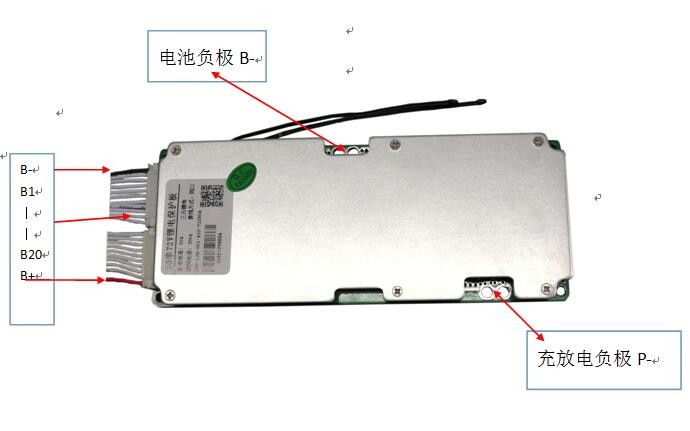

组装示意图：
