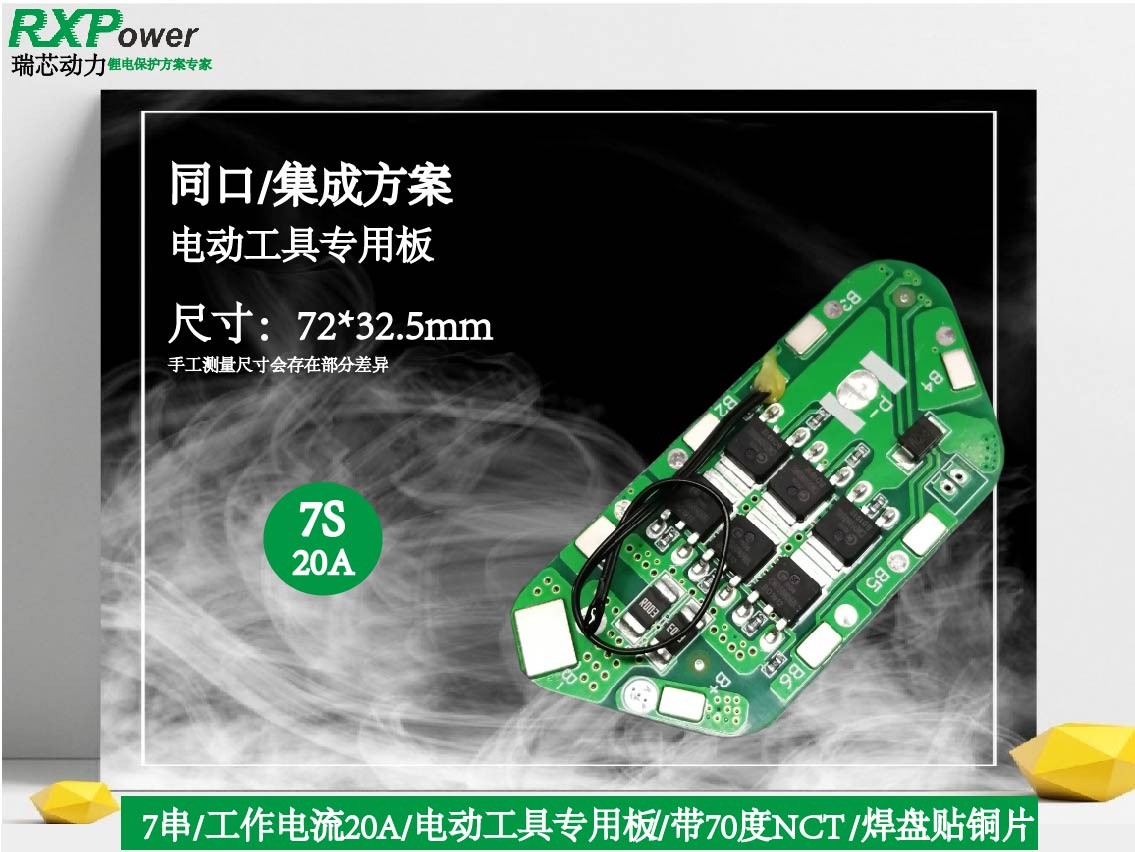

7串24V 20A动力电池保护板RXP-H07-002-A01

• 技术参数Product Code：RXP-H07-002-A01
• 串数Battery Series：7S
• 操作电压电流DIS Current：20A
• 过充电器压OVC Voltage:4.25V
• 过发出电压OVD Voltage::2.7V
• 电芯化学工业Chemistry:三元锂/ Li-ion
• PCB长宽 Size:72*32.5*1.2mm

详情讲述

产品简介：

7串,20A动力电池保护板-RXP-H07-002-A10,充放电同口  ，带NTC, 无均衡  ，过流66A  ，采用进口锂电保护IC  ，提供完善可靠的保护性能：极高的过充/过放电压检测精度；二级放电过流保护检测及延时（过流1/短路）；极低静态消耗电流 。



应用范围/Application：

保护板适用于24V/20A及以下设备的动力电池保护应用 。



保护功能/Protection Function：

过充保护：任一节电芯电压达到过充保护电压  ，立即关断充电回路  ，禁止继续充电

过放保护：任一节电芯电压低于过放保护电压  ，立即关断放电回路  ，禁止继续放电

放电过流保护：放电电流超过放电过流保护电流  ，立即关断放电回路  ，禁止继续放电

短路保护：放电输出端口发生短路  ，立即关断放电回路  ，防止电池/保护板损坏或发生危险

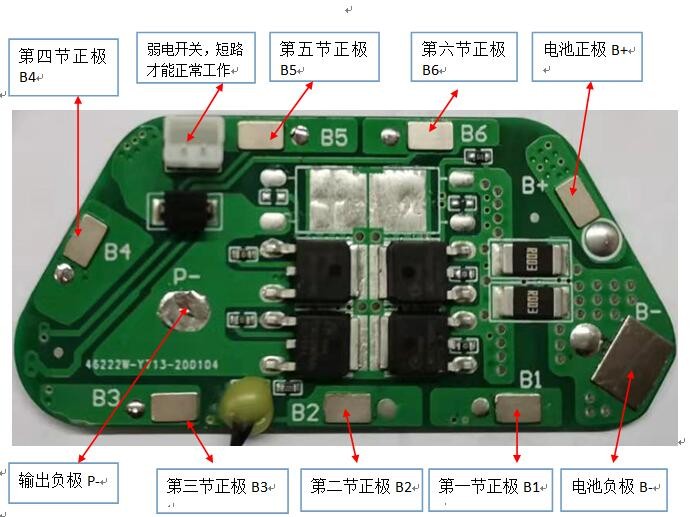

组装示意图：
