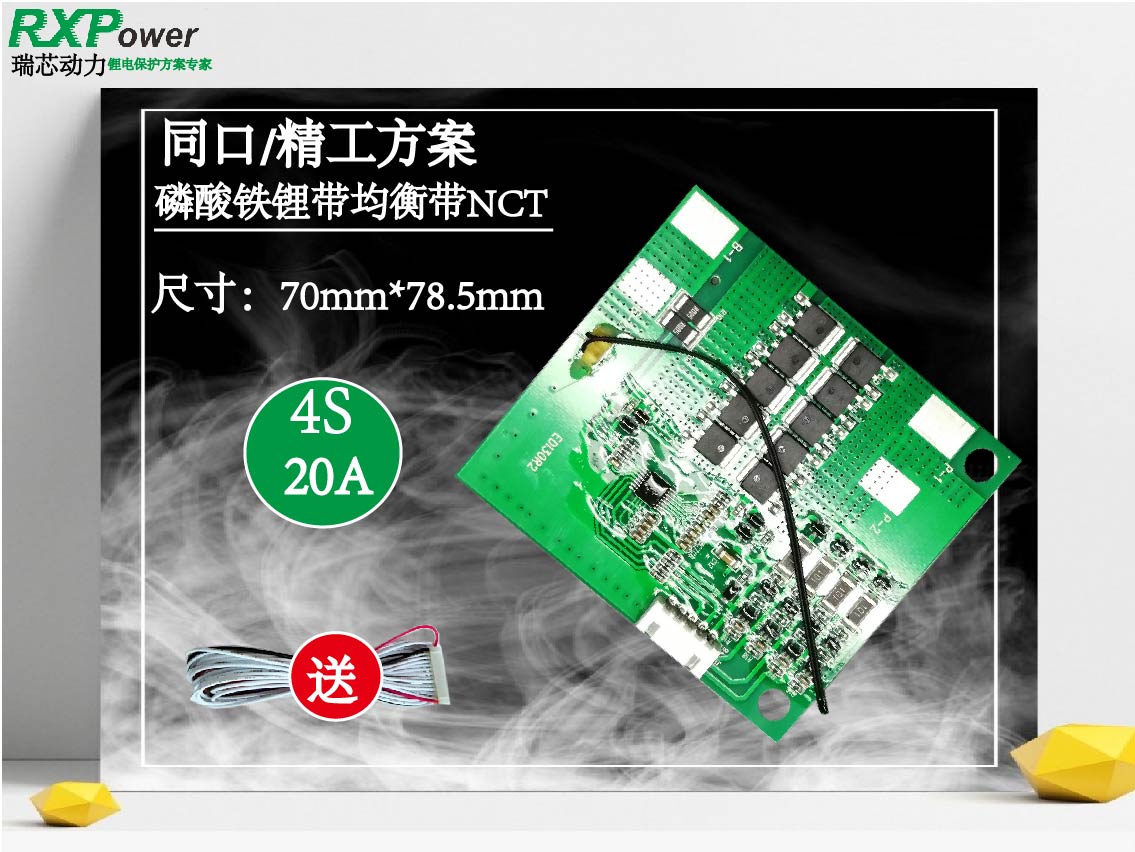

4串,20A动力电池保护板EDI30A10.1220

• 规格Product Code：EDI30A10.1220
• 串数Battery Series：4S
• 工做直流电压DIS Current：25A Max
• 过电动车充电压OVC Voltage:3.65V
• 过电流压OVD Voltage::2.5V
• 充电电池催化Chemistry:磷酸铁锂/LFP
• PCB长宽比 Size:78.5*70*10mm

完整讲述

产品简介：

4串,20A驱运转充电充电电池自我保养板EDI30A10.1220,充自击穿同口  ，带营养均衡  ，带BMS  ，过流40A  ，利用進口锂电自我保养IC  ，保证健全完善能信的自我保养性能参数：特别高的过充/过自击穿压检查要求；自击穿过流自我保养检查及延迟.自我保养板可使用于300W及下类大阳城集团娱乐设备的驱运转充电充电电池自我保养采用 。

保护功能：

过充保护：任一节电芯电压达到过充保护电压  ，立即关断充电回路  ，禁止继续充电

过放保护：任一节电芯电压低于过放保护电压  ，立即关断放电回路  ，禁止继续放电

放电过流/短路保护：放电电流超过放电过流保护电流  ，立即关断放电回路  ，防止电池/保护板损坏或发生危险  ，当短路保护发生时  ，要移开外部负载  ，才能恢复 。

过温保护：充电/放电过程中出现电池温度过高  ，立即关断充放电回路  ，禁止继续充放电

均衡保护：充电电压任何一节电压高于3.60V时  ，对应的电池开始放电  ，约36mA

组装示意图：
