产品简介：

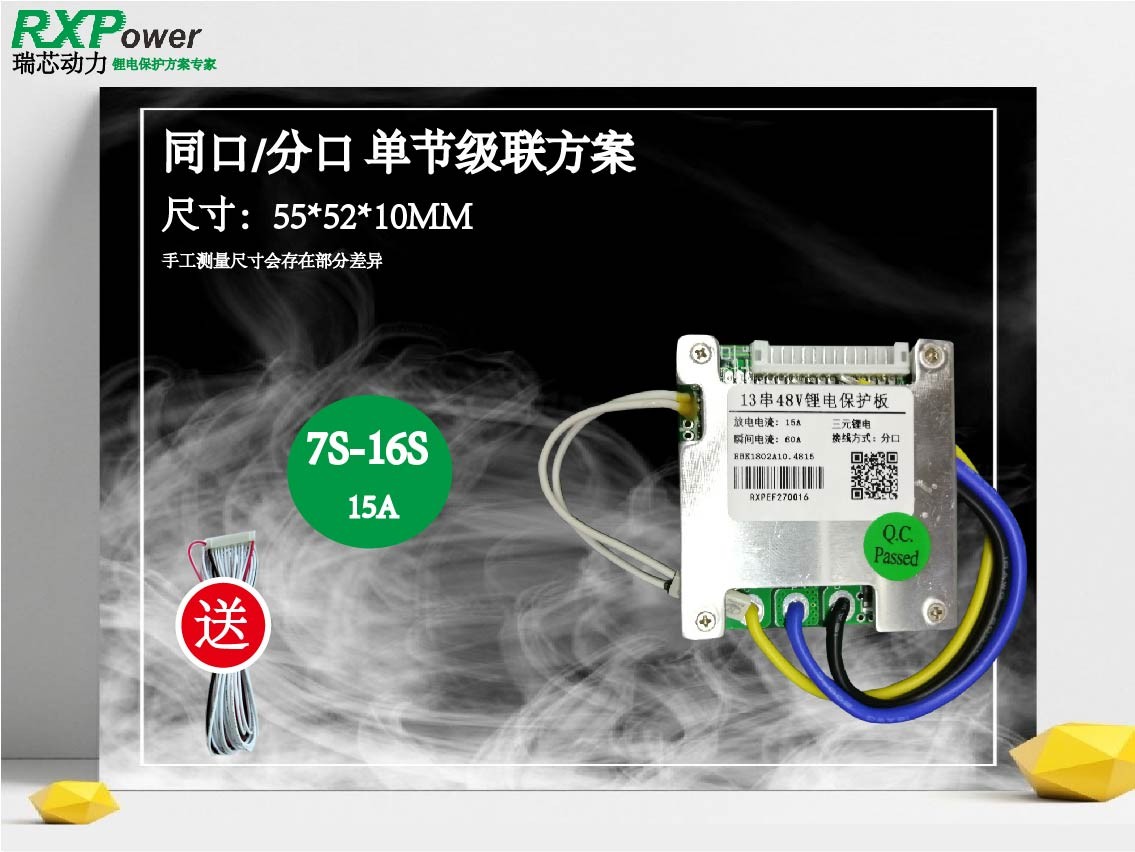

13串48V 15A推力锂电池保障板EBK1802A10.4815,操作电压15A ，过流60A,充尖端电池充电分口 ，无均衡化 ，温差保障 ，使用进口的锂电保障IC ，可以提供建立健全靠普的保障耐热性：不低的过充/过尖端电池充电压查重精确度；尖端电池充电过流保障查重及定时.适用范围：
保障板可用做48V/15A及下面系统的干劲微型蓄电池保障技术应用 。保护功能：
|
Item
工程 |
Symbol
符号 |
Content
详细内容 |
Criterion
标准 |
|
过充保护
Over charge Protection |
VCU1 |
过充保护电压
Over charge detection voltage |
4.25±0.025V |
|
tCU1 |
Over charge 1st detection delay time
1级过充电检测延迟时间
|
1±0.3S |
|
|
VCL1 |
Over charge 1st release voltage |
4.05±0.05V |
|
|
Over discharge protection |
VDL |
Over discharge detection voltage
过放电检测电压 |
|
|
tDL |
Over discharge detection delay time |
20±5mS |
|
|
VDU |
Over discharge release voltage
|
3.00±0.1V |
|
|
持续工作电流
Continue Current |
ICHG |
Continue charge current
快速手机充电电压 |
15A |
|
IDIS |
Continue discharge current
继续充放电工作电流 |
15A |
|
|
过流保护
Over current protection |
IDIOV1 |
Over current detection current 1
过电流检测电流 1 |
60A±10A |
|
tDIOV1 |
Overcurrent detection delay time 1
过电流保护延时1 |
12±3mS |
|
|
短路保护
Short current protection
|
ISHORT |
Short circuit detection current
短路保护检测电流 |
320A±60A |
|
tSHORT |
Short circuit delay time
出现短路保护的怎么延时 |
100-600us |
|
|
过流/短路保护 恢复
Over Short current release
|
/ |
Over current & short current release
过流及短路保护恢复 |
Load disconnection |
|
温度保护Temperature protection |
/ |
温度保护 |
70度 |
|
Internal resistance
保护板内阻 |
RCHG |
Resistance in charge 充电回路内阻 |
<25 mohm |
|
RDIS |
Resistance in discharge 充电回路内阻 |
<25 mohm |
|
|
Current consumption
静态功耗 |
ISTB |
Current consume in normal operation
工作时电路内部消耗 |
<35uA |
组装示意图：
