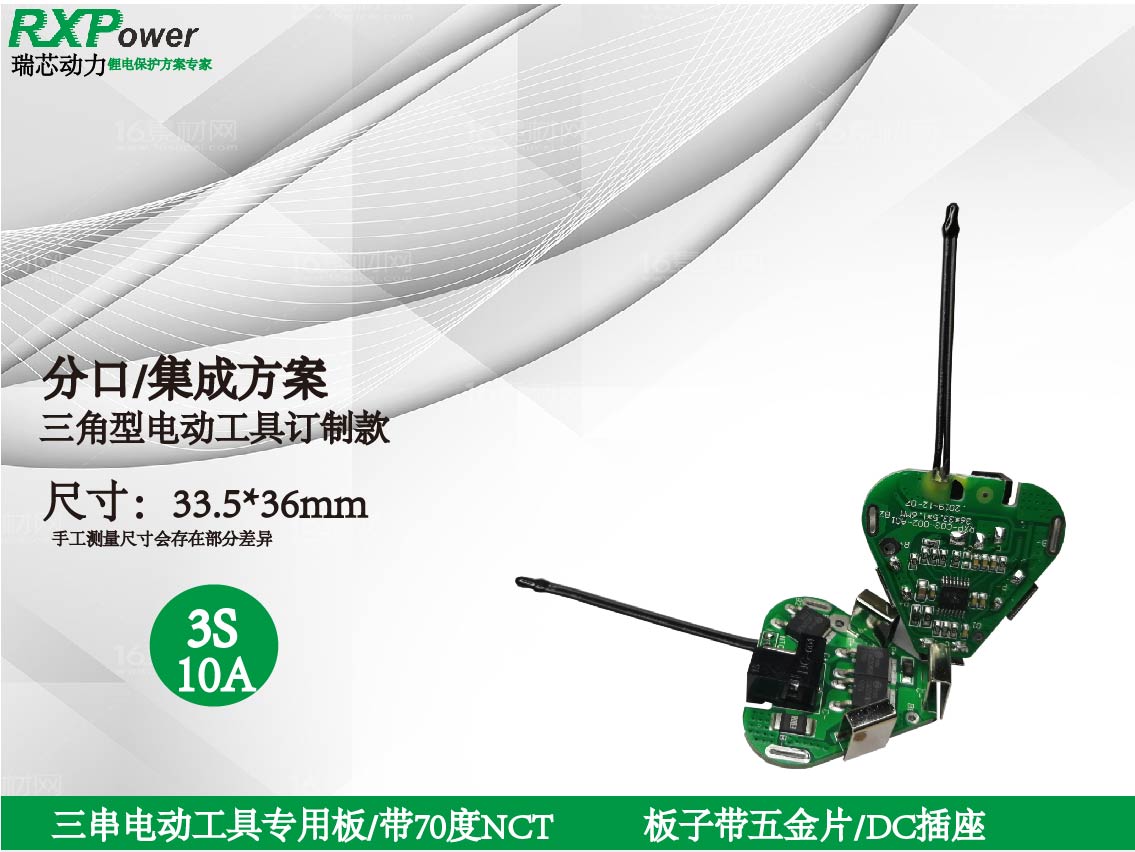

3串10A 电动工具 保护板RXP-C03-002-A01

• 规格Product Code：RXP-C03-002-A01
• 串数Battery Series：3S
• 事情功率DIS Current：10A
• 过充点压OVC Voltage:4.25V
• 过充放电压OVD Voltage::2.80V
• 容量电池药剂学Chemistry:三元锂/ Li-ion
• PCB厚度 Size:35*35*15mm

详尽描绘

12V 3串10A能量电池充电保护英文英文措施区板RXP-C03-002-A01, 主要包括进口报关锂电保护英文英文措施区IC  ，提高进一步优化不靠谱的保护英文英文措施区使用性能：较高的过充/过发出电压监测高精准度；二次元发出电过电压保护英文英文措施区监测及廷迟（过流1/短路等问题）；不高静止浪费瞬时电流 。

产品规格：

3S-12V 工作电流10A 过流33A/分口/无均衡/带NTC

保护功能：

过充保护：任一节电芯电压达到过充保护电压  ，立即关断充电回路  ，禁止继续充电

过放保护：任一节电芯电压低于过放保护电压  ，立即关断放电回路  ，禁止继续放电

放电过流保护：放电电流超过放电过流保护电流  ，立即关断放电回路  ，禁止继续放电

短路保护：放电输出端口发生短路  ，立即关断放电回路  ，防止电池/保护板损坏或发生危险

组装示意图：
