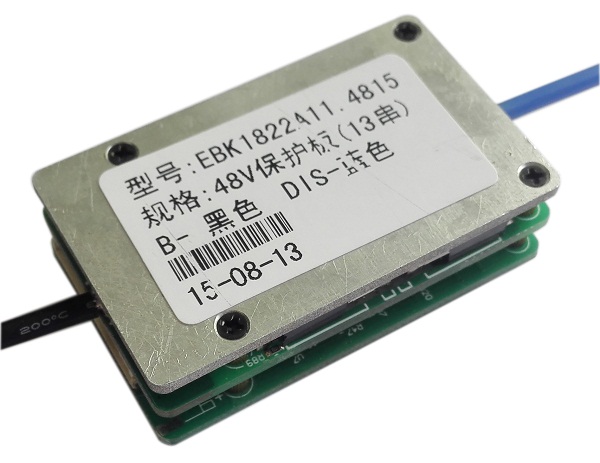

EBK1822 13串48V保护板

机型Product Code：EBK1822
串数Battery Series：13
运行电流大小DIS Current：15A/20A
过充能压OVC Voltage:4.20V
过电池充电压OVD Voltage::2.7V
微型蓄电池普通机械Chemistry:三元锂/ Li-ion
PCB规格 Size:60*35*18mm

简略描写

综述

EBK系列13串48V 15A保护板EBK1822 ，工作电流15A ，采用进口锂电保护IC ，提供完善可靠的保护性能：极高的过充/过放电压检测精度；三级放电过流保护检测及延时（过流1/过流2/短路）；极低静态消耗电流。

电气特性

Item 楼盘	Symbol 符号	Content 详细内容	Criterion 标准
Over charge 1^st Protection 过充保护	VCU1	Over charge 1^st detection voltage 1级过充电检测电压	4.25±0.025V
	tCU1	Over charge 1^st detection delay time 1级过充电检测延迟时间	1±0.3S
	VCL1	Over charge 1^st release voltage 1级过充电解除电压	4.05±0.05V
Over discharge protection 过放保护	VDL	Over discharge detection voltage 过放电检测电压	2.80±0.10V
	tDL	Over discharge detection delay time 过放电检测延迟时间	20±6 mS
	VDU	Over discharge release voltage 过放电解除电压	3.0±0.10V
1^st Over current protection 第一过流守护	IDIOV1	Over current detection current 1 过电流检测电流 1	60A±10A
1^st Over current protection 第一过流守护	tDIOV1	Overcurrent detection delay time 1 过电流保护延时1	12±4mS
Short current protection 短路保护	ISHORT	Short circuit detection current 短路保护检测电流	300±80A
Short current protection 短路保护	tSHORT	Short circuit delay time 发生故障自我保护延迟	100-600uS
Over current release 过流恢复	/	Over current & short current release 过流及短路保护恢复	Load disconnection
Balance function 平衡量系统	VBAL	Balance detection/ release voltage 平衡动作/恢复电压	/
Continue Current 持续工作电流	ICHG	Continue charge current 维持笔记本充电电流值	Max.5A
Continue Current 持续工作电流	IDIS	Continue discharge current 长期释放电能电流大小	Max.15A
Internal resistance 保护板内阻	RCHG	Resistance in charge 充电回路内阻	<80 mohm
Internal resistance 保护板内阻	RDIS	Resistance in discharge 充电回路内阻	<20 mohm
Current consumption 静态功耗	ISTB	Current consume in normal operation 工作时电路内部消耗	<100uA

EBK1822
